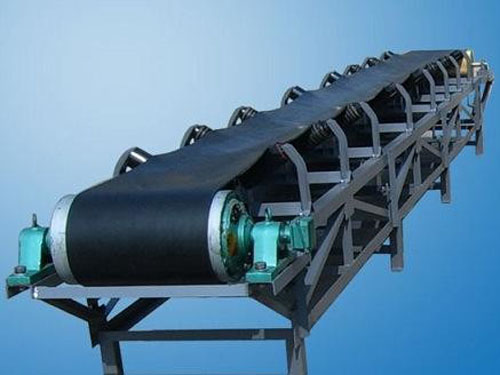

TD75型膠帶輸送機由于工藝結構簡單、造價低;部件通用性強、維修方便;且輸送量能夠滿足通常情況,因而成為一種大眾型輸送機。根據需要可單臺、多臺或與其它輸送設備組成水平或傾斜的輸送系統。
隨著科技的進步,一些新持續術、新工藝也開始在一些重要場合采用,如錐形輥、“大頭輥”用以調偏,跑偏開關、拉繩開關用以輸送機的安全與保護等。
技術特征和主要技術參數
1、膠帶寬度有500、650、800、1000、1200、1400mm種
2、驅動功率有1.5-200Kw 共12種
3、帶速有0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0m/s八種
4、輸送量:參看表一(物料容量r=1.0噸/米,輸送機傾角β≤6°、物料堆積角=30°)
5、最大傾角見表二(向下輸送時允許最大角為表中之值的80%)
表一:
斷面形式 |
帶速(m/s) |
帶寬 B (mm) |
500 |
650 |
800 |
1000 |
1200 |
1400 |
輸送量Q(t/h) |
槽型 |
0.8 |
78 |
131 |
- |
- |
- |
- |
1.0 |
97 |
164 |
278 |
435 |
655 |
891 |
1.25 |
122 |
206 |
348 |
544 |
819 |
1115 |
1.6 |
156 |
264 |
455 |
696 |
1048 |
1427 |
2.0 |
191 |
323 |
546 |
853 |
1284 |
1748 |
2.5 |
232 |
391 |
661 |
1033 |
1556 |
2118 |
3.15 |
- |
- |
824 |
1233 |
1858 |
2528 |
4 |
- |
- |
- |
- |
2202 |
2996 |
平型 |
0.8 |
41 |
67 |
118 |
- |
- |
- |
1.0 |
52 |
88 |
147 |
230 |
345 |
469 |
1.25 |
66 |
110 |
184 |
288 |
432 |
588 |
1.6 |
84 |
142 |
230 |
368 |
553 |
753 |
2.0 |
103 |
174 |
289 |
451 |
677 |
922 |
2.5 |
125 |
211 |
350 |
546 |
821 |
1117 |
表二:
料名稱 |
β |
物料名稱 |
β |
物料名稱 |
β |
塊煤 |
18° |
20-40mm油母頁巖 |
20° |
濕砂 |
23° |
原煤 |
20° |
0-1200mm油母頁巖 |
22° |
鹽 |
20° |
煤粉、水先后產品 |
21° |
干松泥土 |
20° |
型砂 |
24° |
篩分后的焦炭 |
17° |
濕土 |
20-23° |
廢砂 |
20° |
0-25mm焦炭 |
18° |
濕精礦(含水12%) |
20° |
未篩分的石塊 |
18° |
0-3mm焦炭 |
20° |
干精礦 |
18° |
水泥 |
20° |
0-350mm礦石 |
16° |
篩分后的石灰石 |
12° |
塊狀干粘土 |
15-18° |
0-120mm礦石 |
18° |
干砂 |
15° |
粉狀干粘土 |
22° |
0-60mm礦石 |
20° |
混有躒石的砂 |
18-20° |
|
|
0-80mm礦石 |
18° |
采石場的砂 |
20° |
|
